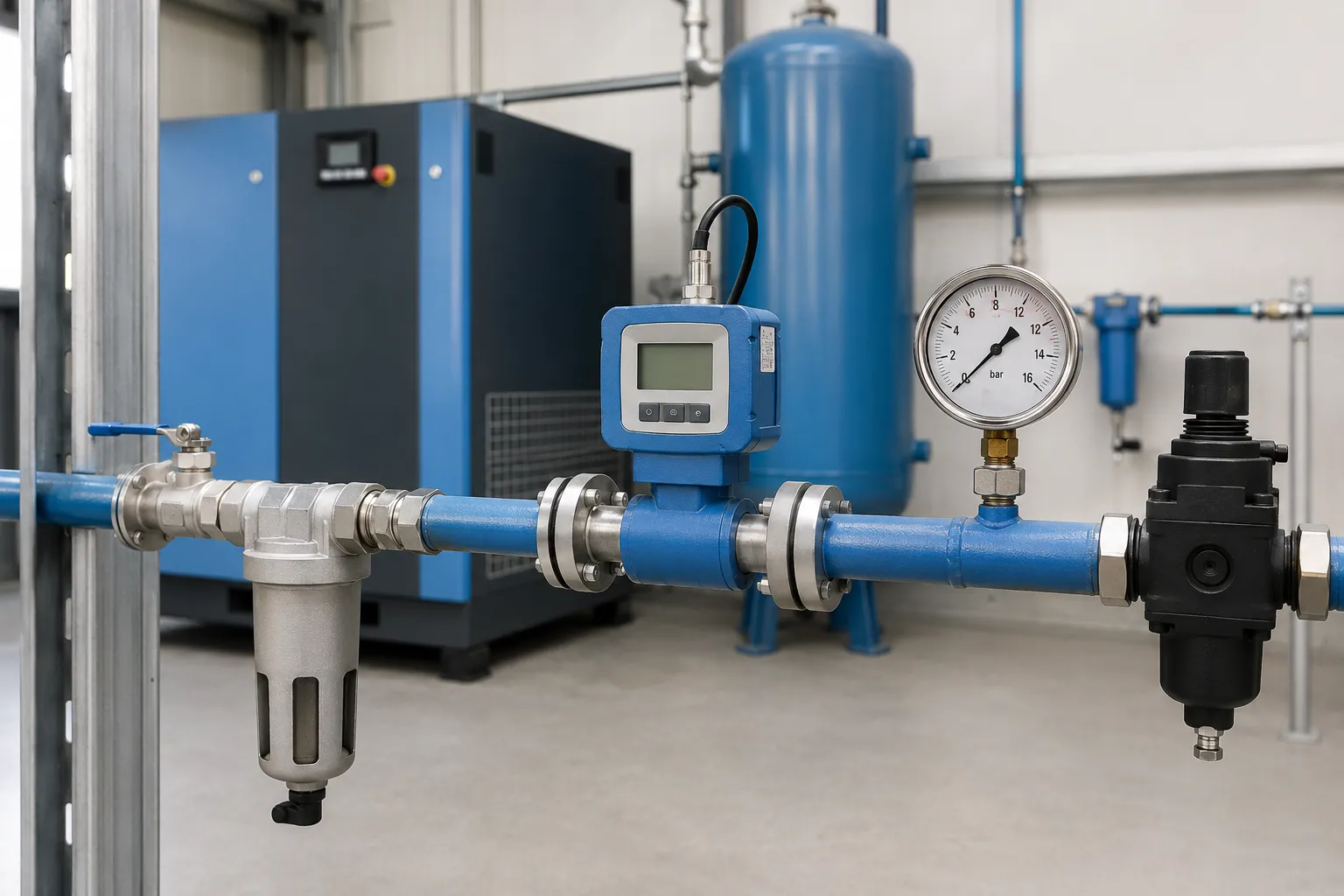

Рефрижераторный или адсорбционный осушитель сжатого воздуха выбирают по требуемой точке росы, а не по цене оборудования: рефрижераторный держит точку росы под давлением около +3 °C и закрывает большинство цеховых задач, адсорбционный уходит на -40 °C и ниже и нужен там, где сеть выходит на мороз, работает покраска, фармацевтика или электроника. Итоговое решение опирается на класс по ISO 8573-1, который требует конкретный потребитель, и на то, где физически проложены магистрали.

Ниже разбираем принцип работы каждого типа осушителя, как читать точку росы под давлением, сколько сжатого воздуха адсорбционный осушитель отбирает на регенерацию, когда он обязателен и как считать стоимость владения на годы вперёд.

Кратко: главное

• Рефрижераторный осушитель охлаждает воздух хладагентом до +2…+3 °C. Точка росы под давлением получается около +3 °C — класс 4 по ISO 8573-1, дальше физически не уйти: вода в теплообменнике замёрзнет.
• Адсорбционный осушитель гонит воздух через силикагель или молекулярные сита и даёт точку росы -40, -70 °C и ниже — классы 1-3 по ISO 8573-1.
• Регенерация адсорбента стоит сжатого воздуха: холодная продувка (heatless) съедает 12-18% производительности компрессора, нагреваемая (heated) — 3-7%.
• Адсорбционный осушитель обязателен для наружных сетей и мороза, покраски, фармацевтики, электроники и части пищевых производств.
• Комбинированная схема часто дешевле, чем осушать весь цех до -40 °C: рефрижераторный на всю сеть плюс адсорбционный локально на требовательном участке.

Как работает рефрижераторный осушитель

Рефрижераторный осушитель охлаждает воздух холодильным контуром, а не сушит его в буквальном смысле. Компрессор хладагента гонит фреон по замкнутому контуру, воздух в теплообменнике охлаждается до +2…+3 °C, влага конденсируется и сливается через конденсатоотводчик. Дальше воздух проходит через регенеративный теплообменник, где отдаёт холод входящему потоку и подогревается на 5-8 °C, чтобы на выходе не запотевали трубы и арматура.

Ниже +2 °C рефрижераторный осушитель не уходит принципиально: при околонулевой температуре конденсат в теплообменнике превращается в лёд, забивает канал и останавливает работу узла. Поэтому точка росы под давлением у любого исправного рефрижераторного осушителя держится в диапазоне +3…+10 °C, и это класс 4 по ISO 8573-1. Для цеха с отапливаемыми магистралями, пневмоинструмента, сборочных линий и большинства станков этого достаточно с запасом.

Адсорбционный осушитель для точки росы -40 и ниже

Адсорбционный осушитель убирает влагу не охлаждением, а поглощением. Воздух проходит через колонну с силикагелем, активированным оксидом алюминия или молекулярными ситами — материал поглощает молекулы воды на своей пористой поверхности. Пока одна колонна работает, вторая регенерируется: часть уже осушённого воздуха или подогретый воздух продувает адсорбент, десорбирует влагу и уносит её наружу. Затем колонны меняются местами автоматически по таймеру или по сигналу датчика точки росы.

Такая схема даёт точку росы под давлением -40 °C, а на более глубоких засыпках и режимах — -70 °C и ниже, что соответствует классам 2 и 1 по ISO 8573-1. Перед адсорбером обязателен фильтр тонкой очистки: масляный аэрозоль необратимо забивает поры адсорбента, и узел, рассчитанный на 3-5 лет службы, выходит из строя за один сезон.

Что означает вторая цифра класса ISO 8573-1

Класс чистоты сжатого воздуха по ISO 8573-1 записывают тремя цифрами через двоеточие, и вторая отвечает за влагу. Класс 4 — точка росы под давлением не выше +3 °C, класс 3 — не выше -20 °C, класс 2 — не выше -40 °C, класс 1 — не выше -70 °C. Рефрижераторный осушитель физически способен дать только класс 4. Классы 3, 2 и 1 получают исключительно адсорбционной осушкой.

Точку росы под давлением (PDP) часто путают с атмосферной — это разные числа для одного и того же воздуха. Например, -40 °C при рабочем давлении 7 бар соответствуют примерно -60 °C в пересчёте на атмосферное давление. Паспорта осушителей указывают именно PDP; сравнение с атмосферными таблицами влажности приводит к ошибочному выбору оборудования.

Энергозатраты и потери воздуха на регенерацию

Адсорбционная осушка обходится дороже рефрижераторной не столько по цене оборудования, сколько по расходу сжатого воздуха на регенерацию. Схема холодной регенерации (heatless) продувает адсорбент частью уже осушённого воздуха под рабочим давлением: типовые потери — 12-18% производительности компрессора. На машине 5 м3/мин это 0,6-0,9 м3/мин, которые вы оплачиваете круглосуточно, даже если требовательного потребителя с классом 1-2 в сети немного.

Осушители с нагреваемой регенерацией (heated) греют продувочный воздух или сам адсорбент нагревателем и снижают потери до 3-7%, а модели с продувкой атмосферным воздухом через нагнетающий вентилятор почти не берут сжатый воздух вообще — за счёт более сложной конструкции и более высокой цены. Рефрижераторный осушитель в этом смысле почти не создаёт нагрузки на сеть: он тратит электричество на холодильный компрессор, но не отбирает сжатый воздух из системы.

Когда адсорбционный осушитель обязателен

Часть задач не оставляет выбора между типами осушителя. Магистрали, проложенные по улице, неотапливаемому цеху или холодному складу, при точке росы +3 °C дают конденсат и лёд в трубах при первом же морозе ниже нуля — нужен класс 3 или ниже, то есть адсорбционная осушка. Покрасочные линии чувствительны к влаге и маслу: капля воды в краскопульте превращается в кратер на покрытии, поэтому стандарт для покраски — 2:4:2 или строже с точкой росы -20…-40 °C.

Фармацевтика и электроника требуют классов 1-2 по регламентам, а не только из экономических соображений: влажный воздух в чистом помещении или на линии пайки портит продукт и срывает контроль качества. Часть пищевых производств, где сжатый воздух контактирует с продуктом напрямую — розлив, фасовка сыпучих, — также закладывает адсорбционную осушку в паспорт линии, а не оставляет выбор на усмотрение снабженца.

Стоимость владения и комбинированные схемы

Сравнение по цене покупки вводит в заблуждение: адсорбционный осушитель обходится дороже и на старте, и весь срок службы. В затраты входят потери на регенерацию, замена засыпки раз в 3-5 лет, более частое обслуживание клапанов переключения колонн и обязательный фильтр тонкой очистки перед адсорбером, который сам добавляет 0,1-0,3 бар перепада давления. Рефрижераторный осушитель обходится в разы дешевле в эксплуатации там, где хватает класса 4.

Комбинированная схема часто выгоднее, чем тянуть глубокую осушку на весь цех. Рефрижераторный осушитель ставят как первую ступень на всю сеть — он снимает основную влагу и разгружает адсорбер, — а адсорбционный осушитель меньшего типоразмера включают локально, только на ответвлении к покрасочной камере, лазерному станку или линии розлива. Это снижает и капитальные затраты, и потери воздуха на регенерацию, потому что через адсорбер проходит не весь расход компрессорной, а доля процентов от него.

Параметр	Рефрижераторный	Адсорбционный
Точка росы под давлением	+3…+10 °C (класс 4)	-40…-70 °C и ниже (классы 1-3)
Энергозатраты	Электричество на холодильный контур	Плюс потери воздуха на регенерацию 3-18%
Потери сжатого воздуха	Практически нет	3-18% производительности, зависит от схемы
Обслуживание	Фильтр, конденсатоотводчик, чистка теплообменника	Плюс замена засыпки раз в 3-5 лет, клапаны колонн
Типовое применение	Цех, пневмоинструмент, сборка	Улица и мороз, покраска, фарма, электроника, пищёвка

Осушитель выбирают не «с запасом на всё», а под точку росы конкретного потребителя: рефрижераторный закрывает большинство цеховых задач почти бесплатно по эксплуатации, а адсорбционный включают там, где точка росы +3 °C физически не проходит — на морозе, в покраске, фарма и электронике.

Общий принцип подбора систем подготовки сжатого воздуха

Фильтрация и сепаратор перед осушителем

Осушитель любого типа работает правильно только после нормальной механической подготовки воздуха. Сразу после компрессора ставят циклонный сепаратор или каплеотделитель — он снимает основную массу капельной влаги и грубого конденсата ещё до осушителя, разгружая его холодильный контур или адсорбент. Фильтр грубой очистки ловит окалину и крупные частицы и защищает теплообменник рефрижераторного осушителя от засорения.

Перед адсорбционным осушителем фильтр тонкой очистки обязателен без исключений: масляный аэрозоль, попавший на адсорбент, необратимо закупоривает поры, и ресурс засыпки падает с проектных 3-5 лет до одного сезона. После осушителя любого типа ставят финишный фильтр, а для классов 1-2 по маслу — ещё и угольный адсорбер, чтобы добрать частицы и пары масла до требуемого класса. Экономия на одном фильтре в этой цепочке обычно съедает ресурс более дорогого узла — самого осушителя.

Часто задаваемые вопросы

Какую точку росы даёт рефрижераторный осушитель?
Рефрижераторный осушитель охлаждает воздух хладагентом до +2…+3 °C и физически не может уйти ниже — вода в теплообменнике замёрзнет. Точка росы под давлением получается +3…+10 °C, это класс 4 по ISO 8573-1, и для большинства цеховых задач его достаточно.

Когда без адсорбционного осушителя не обойтись?
Там, где точка росы +3 °C физически не проходит: наружные сети и мороз, покраска, фармацевтика, электроника, часть пищевых производств. Эти задачи требуют классов 3, 2 или 1 по ISO 8573-1, а такую точку росы даёт только адсорбционная осушка.

Сколько сжатого воздуха теряется на регенерацию адсорбента?
Схема холодной регенерации (heatless) отбирает 12-18% производительности компрессора. Осушители с нагреваемой регенерацией снижают потери до 3-7%, а модели с продувкой атмосферным воздухом через вентилятор почти не берут сжатый воздух, но стоят дороже.

Можно ли поставить один адсорбционный осушитель на весь цех вместо комбинированной схемы?
Можно, но обычно невыгодно: через адсорбер пойдёт весь расход компрессорной, а потери на регенерацию будут оплачиваться постоянно. Дешевле поставить рефрижераторный осушитель как первую ступень на всю сеть и локальный адсорбционный — только на требовательном участке.

Как не ошибиться с выбором осушителя при подборе оборудования?
Отталкивайтесь от требуемого класса по ISO 8573-1 для самого требовательного потребителя на линии, а не от цены осушителя. Если нужен класс 4 и магистрали идут в тепле — хватит рефрижераторного. Если требуется класс 1-3, магистрали выходят на мороз или на линии покраска, фарма, электроника — нужен адсорбционный.

Как выбрать осушитель под свою задачу

Определите требуемую точку росы под давлением для самого требовательного потребителя на линии — она обычно указана в паспорте станка в формате класса ISO 8573-1. Проверьте, где физически проложены магистрали: любой выход на улицу или неотапливаемый участок автоматически поднимает требование минимум до класса 3. Оцените, есть ли на линии покраска, фармацевтика, электроника или прямой контакт воздуха с пищевым продуктом — для них адсорбционная осушка обязательна вне зависимости от расчётов. Если требовательный потребитель один, а остальная сеть довольствуется классом 4, посчитайте комбинированную схему: рефрижераторный осушитель на всю сеть плюс адсорбционный локально.

Подобрать компрессор и осушитель под расчётную производительность можно в каталоге компрессоров Magnus, готовые связки осушки и фильтрации — в разделе систем подготовки воздуха, а винтовые машины под конкретную задачу — в каталоге винтовых компрессоров. Физику конденсации воздуха и базовое определение разбирает статья «Точка росы» в Википедии. Осушитель, подобранный под фактическую точку росы задачи, а не «с запасом на всё», окупает разницу в цене уже в первый год эксплуатации за счёт экономии на регенерации и обслуживании.

Требования к сжатому воздуху по ISO 8573 записываются тремя цифрами через двоеточие: первая — класс по твёрдым частицам, вторая — класс по влаге (точке росы), третья — класс по остаточному маслу. Запись 1:4:1 означает воздух с минимальным содержанием пыли, точкой росы под давлением +3 °C и остаточным маслом не более 0,01 мг/м3. Класс выбирают не «по максимуму», а под конкретного потребителя: пневмоинструменту и продувке хватает 3:4:3, покраске нужен 2:4:2, пищевому производству и фармацевтике — 1:2:1 и чище. Дыхательный воздух нормируется отдельными документами и по ISO 8573 в чистом виде не подбирается.

Разберём, что стоит за каждой цифрой, какая цепочка оборудования какой класс вытягивает и почему «запас на всю сеть» — самая дорогая ошибка в подготовке воздуха.

Кратко: главное

• Класс — три цифры через двоеточие: твёрдые частицы : влага (точка росы) : остаточное масло, все три относятся к одной точке сети.
• Вторая цифра — точка росы под давлением: класс 4 = +3 °C, класс 3 = -20 °C, класс 2 = -40 °C, класс 1 = -70 °C.
• Третья цифра — остаточное масло: класс 1 = 0,01 мг/м3, класс 2 = 0,1 мг/м3, класс 3 = 1,0 мг/м3.
• Класс подбирают под потребителя, а не на всю сеть: продувка — 3:4:3, покраска — 2:4:2, пищевое производство и фармацевтика — 1:2:1 и чище.
• Запас «на всякий случай» стоит денег постоянно: адсорбционный осушитель отбирает на регенерацию 12-18% производительности, а каждый лишний фильтр — это перепад давления, оплаченный киловаттами.

Как читается запись класса 1:4:1

ISO 8573-1 не задаёт «один класс воздуха» — он раздельно нормирует три загрязнителя, у каждого своя шкала. Первая цифра — твёрдые частицы: допустимое число частиц в кубометре по размерным группам от 0,1 до 5 мкм. Вторая — влага, заданная через точку росы под давлением. Третья — суммарное масло: аэрозоль, жидкость и пары вместе, в миллиграммах на кубометр.

Запись 1:4:1 значит: частицы — класс 1, влага — класс 4 (точка росы +3 °C), масло — класс 1. Цифры не обязаны совпадать. Для покрасочного участка 1:4:1 — рабочая комбинация: масла и пыли быть не должно, а сушить воздух до -40 °C незачем, если магистрали идут внутри отапливаемого цеха. Чем меньше цифра, тем чище воздух. Есть и класс 0: требования жёстче класса 1, оговариваются отдельно между заказчиком и поставщиком.

Точка росы: что означает каждый класс по влаге

Влага — самый частый загрязнитель, потому что компрессор сам её концентрирует. Сжимая воздух в 8-10 раз, машина сжимает и водяной пар: влажность на выходе близка к 100%, и вода выпадает конденсатом в ресивере, трубах и на инструменте. Точка росы под давлением показывает, до какой температуры воздух можно охладить в сети, не получив капель. По ISO 8573-1: класс 4 — не выше +3 °C, класс 3 — не выше -20 °C, класс 2 — не выше -40 °C, класс 1 — не выше -70 °C.

Привязка к практике простая. Магистрали внутри отапливаемого помещения — хватает класса 4. Трубы по неотапливаемому цеху, на улице или через холодный склад — точка росы +3 °C даст воду при первом же морозе, нужен класс 3 или ниже. Класс 2 и класс 1 берут там, где влага портит сам продукт: лазерная оптика, порошковая окраска, фасовка сыпучих продуктов, пневматика в фармацевтике.

Остаточное масло и три его класса

Третья цифра нормирует суммарное масло — и аэрозоль, и жидкость, и пары. Класс 1 — не более 0,01 мг/м3, класс 2 — не более 0,1 мг/м3, класс 3 — не более 1,0 мг/м3. Разница между соседними классами десятикратная. Маслозаполненный винтовой компрессор после встроенного сепаратора выдаёт 1-3 мг/м3 — это ещё даже не класс 3. Коалесцентный фильтр тонкой очистки снимает аэрозоль и доводит воздух примерно до класса 2. Пары масла он не берёт вообще: нужен угольный адсорбер, он и вытягивает третью цифру до 1.

Второй путь — безмасляный компрессор: в рабочей камере масла нет. Для пищевого и фармацевтического производства это часто требование регламента, а не расчёта: там, где воздух контактирует с продуктом, «отфильтрованное масло» и «масла нет в принципе» — для аудитора разные вещи.

Какой класс нужен под вашу задачу

Класс назначают по самому требовательному потребителю на линии, а не по всей сети сразу. Пневмоинструмент, гайковёрты и продувочные пистолеты терпят класс 3:4:3 — им важно отсутствие капель и окалины, а остатки масла даже полезны для смазки. Покрасочное оборудование чувствительно к маслу и пыли: масляная плёнка на детали даёт кратеры в покрытии, отсюда 2:4:2 или 1:4:1 с обязательным угольным фильтром. Лазерная резка живёт на классе 1:2:1 и строже: точка росы -40 °C защищает оптику и держит стабильный рез. Дыхательный воздух классом ISO 8573-1 не подбирается вовсе — для него действуют самостоятельные нормы по содержанию CO, CO2, масла и запаха.

Задача	Типовой класс ISO 8573-1	Цепочка подготовки
Пневмоинструмент, продувка	3:4:3	Циклон, ресивер, рефрижераторный осушитель, фильтр грубой очистки
Покраска, пневмоавтоматика	2:4:2 … 1:4:1	Плюс фильтр тонкой очистки и угольный фильтр
Лазерная резка	1:2:1	Адсорбционный осушитель на -40 °C, тонкая очистка, уголь
Пищевое производство	1:2:1 и чище	Безмасляный компрессор, адсорбционный осушитель, стерильный фильтр
Фармацевтика, электроника	1:1:1 или класс 0	Безмасляный источник, осушка до -70 °C, финишная фильтрация
Дыхательный воздух	Отдельные нормы	Станция с контролем CO, CO2 и запаха

Как класс собирается цепочкой оборудования

Класс — результат работы всей цепочки, а не свойство компрессора. На выходе винтового компрессора Magnus воздух горячий, влажный, с масляным аэрозолем. Циклон и ресивер снимают капли и грубый конденсат, фильтр грубой очистки ловит окалину и заодно защищает осушитель. Рефрижераторный осушитель охлаждает воздух до +2…+3 °C, влага конденсируется и сливается — точка росы около +3 °C, то есть класс 4. Ниже рефрижератор уйти физически не может: вода в теплообменнике замёрзнет.

Для точки росы -20, -40 или -70 °C ставят адсорбционный осушитель: воздух идёт через колонну с силикагелем или молекулярными ситами, вторая колонна в это время регенерируется. Перед адсорбером обязателен фильтр тонкой очистки. Замыкают цепочку тонкая очистка и угольный фильтр после осушителя — они добирают частицы и пары масла до классов 1-2. Готовые связки собраны в разделе систем подготовки воздуха Magnus, а источник — в каталоге винтовых компрессоров Magnus.

Класс чистоты назначают точке потребления, а не компрессорной. Один и тот же компрессор может питать линию продувки классом 3:4:3 и лазерный станок классом 1:2:1 — разница только в том, какие ступени подготовки стоят на конкретном ответвлении.

Общий принцип проектирования систем подготовки сжатого воздуха

Почему «взять класс с запасом везде» — дорогая ошибка

Избыточный класс оплачивается не один раз при покупке, а каждый час работы. Адсорбционный осушитель холодной регенерации отбирает на продувку 12-18% производительности компрессора: на машине 5 м3/мин это 0,7-0,9 м3/мин впустую. Вариант с горячей регенерацией экономит продувку, но жжёт электричество на нагревателе, плюс замена засыпки раз в 3-5 лет.

Второй счётчик — перепад давления на фильтрах. Чистый магистральный фильтр даёт 0,1-0,2 бар, загрязнённый — 0,5-0,6 бар и выше. Правило: 1 бар лишнего давления в сети — около 6-7% к энергопотреблению компрессора. Три забитых фильтра подряд легко съедают этот бар, и на машине 37 кВт получается порядка 2,5 кВт круглосуточно. Здравый подход: базовая подготовка на всю сеть под массового потребителя, точечная доочистка — на ответвлениях к требовательным станкам.

ISO 8573 и ГОСТ 17433

В российской практике параллельно живут два документа, и путать их не стоит. ГОСТ 17433-80 «Промышленная чистота. Сжатый воздух. Классы загрязнённости» задаёт свою шкалу, где один класс определяется сразу по всем трём загрязнителям вместе, тогда как ISO 8573-1 разносит их по трём независимым цифрам. Прямого пересчёта «класс ГОСТ = класс ISO» не существует. Заказчики из машиностроения чаще оперируют ГОСТ 17433, а паспорта импортного оборудования — классами ISO. Если в техзадании один документ, а в паспорте станка другой, приводите требования к общим единицам: миллиграммы на кубометр, градусы точки росы, микроны частиц. Актуальная редакция международного стандарта — на странице ISO 8573-1:2010 на сайте ISO.

Типовые ошибки при выборе класса

Нет фильтра тонкой очистки перед адсорбционным осушителем. Адсорбент — не фильтр, а губка для влаги; попавшее на него масло необратимо закупоривает поры. Загрузка, рассчитанная на 3-5 лет, умирает за сезон, и владелец решает, что «адсорбционный осушитель — ненадёжная штука».

Путаница между точкой росы под давлением и атмосферной. Это разные числа для одного воздуха: -40 °C при 7 бар соответствуют примерно -60 °C в атмосфере. Производители осушителей указывают точку росы под давлением (PDP), справочники по газам иногда — атмосферную. Сравнили напрямую — выбрали не то оборудование.

Перепад давления на фильтрах, который никто не измеряет. Индикатор загрязнения на корпусе есть, но смотрят на него редко. Ставьте манометры до и после блока подготовки: рост перепада на 0,3-0,4 бар — сигнал к замене элементов.

Класс, назначенный «на компрессорную» без разбора потребителей. Тянуть по всему цеху воздух 1:2:1 ради одного лазерного станка — значит осушать сотни кубометров, из которых станок берёт единицы процентов. Дешевле поставить локальный адсорбционный осушитель и угольный фильтр прямо у станка.

Часто задаваемые вопросы

Что означает запись 1:4:1 по ISO 8573?
Три цифры через двоеточие — классы по трём загрязнителям в одной точке сети: твёрдые частицы, влага, остаточное масло. 1:4:1 значит класс 1 по частицам, класс 4 по влаге (точка росы +3 °C) и класс 1 по маслу (не более 0,01 мг/м3). Типовое требование для покраски, когда магистрали проложены в отапливаемом помещении.

Какая точка росы соответствует каждому классу по влаге?
Класс 4 — не выше +3 °C, класс 3 — не выше -20 °C, класс 2 — не выше -40 °C, класс 1 — не выше -70 °C. Речь всегда о точке росы под давлением, а не в атмосфере. Класс 4 даёт рефрижераторный осушитель, классы 3, 2 и 1 — только адсорбционный.

Нужен ли угольный фильтр, если стоит фильтр тонкой очистки?
Да, если требуется класс 1 или 2 по маслу. Коалесцентный фильтр снимает масляный аэрозоль и капли, но не задерживает пары масла. Именно пары добирает угольный адсорбер, доводя остаточное масло до 0,01 мг/м3.

Сколько стоит завышенный класс чистоты воздуха?
Адсорбционный осушитель холодной регенерации забирает на продувку 12-18% производительности компрессора. Каждый лишний фильтр даёт от 0,1-0,2 до 0,5-0,6 бар перепада по мере загрязнения, а 1 бар лишнего давления — около 6-7% к энергопотреблению. На машине 37 кВт это примерно 2,5 кВт постоянно.

Можно ли пересчитать классы ГОСТ 17433 в классы ISO 8573?
Прямой таблицы соответствия нет. ГОСТ 17433-80 задаёт один класс сразу по всем трём загрязнителям, а ISO 8573-1 разносит их по трём независимым цифрам. Сопоставлять нужно по фактическим значениям: миллиграммы масла на кубометр, точка росы в градусах, размер и число частиц.

Итог: как выбрать класс чистоты под своё производство

Выпишите потребителей и требование к воздуху для каждого — в паспорте станка оно обычно уже дано в формате ISO 8573-1. Найдите самого требовательного и решите, дешевле поднять класс на всю сеть или поставить локальную доочистку на его ответвлении. Проверьте, где проходят магистрали: холодный участок сразу поднимает требование по точке росы на класс-два.

Источник и обвязку под рассчитанный класс подбирайте в каталоге компрессоров Magnus, фильтры и осушители — в разделе систем подготовки воздуха. Класс, взятый по факту задачи, а не «с запасом на всё», окупается уже на счетах за электроэнергию.

Ресивер компрессора — это металлическая ёмкость на линии сжатого воздуха, которая сглаживает пульсации, создаёт запас воздуха на пиковый расход и снижает число пусков и остановов компрессора. Для поршневой машины простой ориентир такой: объём ресивера в литрах берут не меньше производительности компрессора в литрах в минуту. Для винтового компрессора расчёт другой: ресивер подбирают так, чтобы двигатель не стартовал чаще допустимого числа раз в час, обычно закладывают запас на 8-15 секунд работы на полной подаче. Компрессор на 500 л/мин на практике комплектуют ресивером 200-500 л в зависимости от характера потребления.

Дальше разберём, зачем вообще нужен ресивер, чем он отличается для поршневых и винтовых машин, как посчитать нужный объём под свою задачу и что теряет система, если ресивер выбран слишком маленьким.

Зачем нужен ресивер в системе сжатого воздухаГасит пульсациировное давление на выходеСоздаёт запас воздухапокрывает пиковый расходСнижает частоту пусковменьше стартов в часГасит гидроударыи отделяет конденсатРесивербуфер сжатого воздухаКомпрессорработает реже и ровнееМеньший объём ресивера означает более частые пуски компрессора и менее ровное давление

Кратко: главное

• Ресивер сглаживает пульсации и создаёт запас воздуха на пиковый расход, поэтому давление в сети не проседает при кратковременном скачке потребления.
• Для поршневого компрессора ориентир простой: объём ресивера в литрах не меньше производительности в литрах в минуту, а лучше с запасом.
• Для винтового компрессора при работе «пуск-стоп» ресивер подбирают под допустимую частоту пусков в час, обычно закладывают запас на 8-15 секунд полной подачи.
• Компрессор 500 л/мин чаще комплектуют ресивером 200-500 л, конкретное значение зависит от режима работы и колебаний потребления.
• Короткие циклы пуск-стоп изнашивают двигатель и клапаны: маленький ресивер заставляет компрессор стартовать чаще, чем рассчитан ресурс электрики и механики.

Зачем нужен ресивер сжатого воздуха

Ресивер решает сразу несколько задач, а не только «хранит воздух про запас». Первая функция — сглаживание пульсаций: поршневой компрессор подаёт воздух порциями на каждом ходе поршня, и без буфера давление на выходе дрожит. Ресивер усредняет эти толчки. Вторая функция — запас на пиковый расход: если инструмент на секунду-две берёт воздуха больше, чем выдаёт компрессор, разницу покрывает объём ресивера, а не сама машина.

Третья функция — снижение частоты пусков и остановов: без буфера компрессор реагирует на любое малое изменение давления, включаясь и выключаясь через считанные секунды. Четвёртая — гашение гидроударов при резком закрытии клапанов и отделение конденсата, который выпадает при остывании воздуха и оседает на дне бака ниже точки отбора.

Правило подбора для поршневого компрессора

Для поршневой машины действует практический ориентир: объём ресивера в литрах берут равным производительности компрессора в литрах в минуту или больше. Компрессор на 250 л/мин обычно идёт с баком на 200-270 л, компрессор на 500 л/мин — с баком от 270 до 500 л. Причина в принципе работы поршневой группы: подача воздуха идёт неравномерными толчками, и чем больше объём буфера, тем меньше эти толчки заметны на выходе.

Меньший ресивер тоже работает, но при активном потреблении компрессор включается заметно чаще, а поршневая группа и клапаны переносят это хуже, чем ровную работу под нагрузкой. Для бытовых задач с редким использованием допускают ресивер меньше производительности, а для цеха с постоянным расходом воздуха берут ресивер вровень с производительностью или с запасом в полтора раза.

Правило подбора для винтового компрессора

Винтовой компрессор чаще всего работает по схеме «пуск-стоп» или на холостом ходу, и здесь ресивер защищает не столько давление, сколько сам двигатель от частых стартов. Асинхронный двигатель винтового блока переносит ограниченное число пусков в час, обычно от 6 до 12 в зависимости от модели и мощности. Каждый лишний старт — это бросок пускового тока и рывок на муфте или редукторе.

Ориентир для расчёта: ресивер должен обеспечить запас в 8-15 секунд работы компрессора на полной подаче, прежде чем давление в сети упадёт до порога повторного включения. Формула такая: нужный объём в литрах равен производительности в литрах в секунду, умноженной на время запаса, а затем скорректирован под допустимое число пусков в час для конкретной модели. Чем строже ограничение по пускам, тем больше нужен объём ресивера при той же производительности.

Пример расчёта. Винтовой компрессор на 500 л/мин, то есть около 8,3 л/с. При запасе 15 секунд получаем ресивер примерно на 125 л только на компенсацию провала подачи, но это минимум. Для машин с частотным приводом такой запас часто избыточен: привод плавно меняет производительность вместо полной остановки. Для нерегулируемых моделей с жёстким циклом пуск-стоп производители обычно закладывают ресивер 200-500 л на подачу 500 л/мин, ориентируясь на допустимое число пусков в час.

Объём ресивера подбирают не «с запасом на всякий случай», а под конкретный режим работы компрессора: для поршневой машины ориентиром служит производительность в литрах в минуту, для винтовой при цикле пуск-стоп — допустимая частота пусков в час. Занижение объёма всегда бьёт по одному и тому же месту: двигатель и клапаны стартуют чаще, чем рассчитан их ресурс.

Обобщённый принцип подбора ресивера для компрессорной установки

Что даёт больший ресивер и где предел

Увеличение объёма ресивера почти всегда улучшает работу сети сжатого воздуха, но не бесплатно. Компрессор стартует реже, давление держится ровнее, пиковый расход инструмента гасится без просадки, а механика служит дольше за счёт менее частых циклов. На производстве с рывками потребления большой ресивер спасает от постоянных пусков компрессора каждую минуту.

Ресивер большего объёма стоит дороже, весит больше и занимает место, которого в компрессорной не всегда хватает. Выход на рабочее давление после простоя у большого бака тоже чуть дольше: нужно заполнить весь объём. Для типовой установки рост объёма ресивера в 1,5-2 раза сверх производительности даёт заметный выигрыш по частоте пусков, а дальнейшее увеличение улучшает картину уже слабее относительно роста цены и габаритов.

Ниже — ориентировочная таблица подбора ресивера под разные задачи в зависимости от производительности компрессора.

Производительность компрессора, л/мин	Минимальный ресивер, л	Ресивер для ровной работы, л	Ресивер с запасом на пиковый расход, л
100-150	100	150-200	250
200-300	200	270-300	500
400-600	300	500	750-1000
800-1200	500	1000	1500-2000

ГРАФИК 1Пуски компрессора в час по объёму ресивераЧисло пусков в час06121824302818126100 л200 л300 л500 лОРИЕНТИРДанные иллюстративные для компрессора 500 л/мин; реальная частота зависит от расхода сети.

Чем опасны короткие циклы пуск-стоп

Частые пуски изнашивают компрессор быстрее, чем постоянная работа под нагрузкой. При каждом старте электродвигатель потребляет пусковой ток в 5-7 раз выше номинального, обмотки греются сильнее обычного, а контакты пускателя переносят дополнительную нагрузку. У винтового блока добавляется механический момент: муфта и редуктор принимают рывок при каждом запуске.

Обратный клапан на выходе компрессора и клапан минимального давления работают на каждом цикле, и чем чаще происходят пуски, тем быстрее изнашивается уплотнение. На винтовых машинах с воздушным охлаждением частые старты не дают маслу и обмоткам толком остыть между циклами. Ресивер достаточного объёма растягивает интервал между пусками до нескольких минут вместо десятков секунд, и вся система работает в более спокойном режиме.

Как выбрать объём ресивера под свою задачу

Отправная точка — производительность компрессора в литрах в минуту, а не мощность двигателя в киловаттах. Дальше смотрят на характер потребления: при ровном и постоянном расходе хватает ресивера около производительности компрессора. При рваном расходе, с пиками от пневмоинструмента или окрасочного оборудования, разумно взять ресивер в полтора-два раза больше, чтобы пик гасился объёмом, а не заставлял компрессор реагировать мгновенно.

Для винтового компрессора отдельно проверяют паспортное ограничение по числу пусков в час и подбирают ресивер так, чтобы система укладывалась в этот лимит даже при максимальном расходе. Модели с частотным приводом переносят это мягче за счёт плавного регулирования подачи. Если рядом с компрессором уже стоят или планируются системы подготовки воздуха, ресивер логично увеличить на ступень: часть объёма расходуется на выравнивание потока перед осушителем и фильтрами.

Часто задаваемые вопросы

Какой объём ресивера нужен для компрессора 500 л/мин?
Для поршневой машины на 500 л/мин минимум — ресивер около 300-500 л, для ровной работы без частых пусков берут 500-750 л. Для винтового компрессора того же класса на практике чаще ставят ресивер 200-500 л, ориентируясь на допустимую частоту пусков конкретной модели, а не только на литры в минуту.

Почему для поршневого и винтового компрессора правило разное?
Поршневая машина подаёт воздух неравномерными толчками, и ресивер в первую очередь сглаживает эти пульсации, поэтому ориентир — объём вровень с производительностью. Винтовой компрессор чаще работает по схеме пуск-стоп, и здесь ресивер защищает двигатель от частых включений, поэтому расчёт идёт от допустимого числа пусков в час.

Что будет, если поставить ресивер меньше нужного?
Компрессор станет запускаться чаще, чем рассчитан ресурс двигателя и клапанов. Давление в сети начнёт сильнее колебаться при пиковом расходе, а пусковые токи и механические рывки при частых стартах ускорят износ узлов. Экономия на объёме бака обычно оборачивается более коротким сроком службы установки.

Можно ли поставить ресивер больше расчётного объёма?
Да, и в большинстве случаев это идёт на пользу: пуски реже, давление ровнее, ресурс механики выше. Ограничения — стоимость самого ресивера, свободное место в компрессорной и чуть более долгий выход на рабочее давление после простоя, когда нужно заполнить весь увеличенный объём.

Как объём ресивера связан с частотным приводом компрессора?
Компрессор с частотным приводом плавно меняет производительность под текущий расход вместо полной остановки, поэтому частые пуски ему не грозят так, как нерегулируемой машине. Для таких моделей требования к объёму ресивера обычно мягче, хотя буфер для сглаживания пиков расхода всё равно нужен.

Итог: как подобрать объём ресивера для компрессора

Порядок такой: определите производительность компрессора в литрах в минуту, оцените характер расхода воздуха в сети, для поршневой машины возьмите ресивер вровень с производительностью или больше, для винтовой проверьте допустимую частоту пусков в час и подберите объём под этот лимит. Заниженный ресивер экономит место и деньги сейчас, но платит за это более частыми пусками и ускоренным износом двигателя и клапанов.

Подобрать модель под нужную производительность помогут винтовые компрессоры Magnus, а для подготовки воздуха после ресивера пригодятся системы подготовки воздуха. Полный ассортимент оборудования и комплектующих собран в каталоге Magnus. Общее устройство и принцип работы такой техники описывает статья про воздушный компрессор.

{
«@context»: «https://schema.org»,
«@type»: «Article»,
«headline»: «Ресивер компрессора — какой объём взять и зачем»,
«description»: «Как подобрать объём ресивера для компрессора: зачем он нужен, правило подбора для поршневых и винтовых машин, короткие циклы и запас воздуха. Примеры расчёта.»,
«inLanguage»: «ru»,
«author»: { «@type»: «Organization», «name»: «Magnus» },
«publisher»: { «@type»: «Organization», «name»: «Magnus» },
«datePublished»: «2026-07-07»
}

{
«@context»: «https://schema.org»,
«@type»: «FAQPage»,
«mainEntity»: [
{
«@type»: «Question»,
«name»: «Какой объём ресивера нужен для компрессора 500 л/мин?»,
«acceptedAnswer»: { «@type»: «Answer», «text»: «Для поршневой машины на 500 л/мин минимум — ресивер около 300-500 л, для ровной работы без частых пусков берут 500-750 л. Для винтового компрессора того же класса на практике чаще ставят ресивер 200-500 л, ориентируясь на допустимую частоту пусков конкретной модели, а не только на литры в минуту.» }
},
{
«@type»: «Question»,
«name»: «Почему для поршневого и винтового компрессора правило разное?»,
«acceptedAnswer»: { «@type»: «Answer», «text»: «Поршневая машина подаёт воздух неравномерными толчками, и ресивер в первую очередь сглаживает эти пульсации, поэтому ориентир — объём вровень с производительностью. Винтовой компрессор чаще работает по схеме пуск-стоп, и здесь ресивер защищает двигатель от частых включений, поэтому расчёт идёт от допустимого числа пусков в час.» }
},
{
«@type»: «Question»,
«name»: «Что будет, если поставить ресивер меньше нужного?»,
«acceptedAnswer»: { «@type»: «Answer», «text»: «Компрессор станет запускаться чаще, чем рассчитан ресурс двигателя и клапанов. Давление в сети начнёт сильнее колебаться при пиковом расходе, а пусковые токи и механические рывки при частых стартах ускорят износ узлов. Экономия на объёме бака обычно оборачивается более коротким сроком службы установки.» }
},
{
«@type»: «Question»,
«name»: «Можно ли поставить ресивер больше расчётного объёма?»,
«acceptedAnswer»: { «@type»: «Answer», «text»: «Да, и в большинстве случаев это идёт на пользу: пуски реже, давление ровнее, ресурс механики выше. Ограничения — стоимость самого ресивера, свободное место в компрессорной и чуть более долгий выход на рабочее давление после простоя, когда нужно заполнить весь увеличенный объём.» }
},
{
«@type»: «Question»,
«name»: «Как объём ресивера связан с частотным приводом компрессора?»,
«acceptedAnswer»: { «@type»: «Answer», «text»: «Компрессор с частотным приводом плавно меняет производительность под текущий расход вместо полной остановки, поэтому частые пуски ему не грозят так, как нерегулируемой машине. Для таких моделей требования к объёму ресивера обычно мягче, хотя буфер для сглаживания пиков расхода всё равно нужен.» }
}
]
}

Чтобы посчитать, сколько сжатого воздуха нужно производству, сложите номинальный расход всех потребителей, умножьте каждый на коэффициент использования, учтите одновременность работы, добавьте запас на утечки и развитие — и переведите итог в производительность компрессора при рабочем давлении. Ориентир: суммарное потребление в л/мин (или м³/мин) плюс 20–30% резерва дают требуемую подачу. Именно от этой цифры, а не от мощности в киловаттах, зависит, справится ли машина Magnus с вашим оборудованием без просадок давления.

Ниже — рабочая методика по шагам: список потребителей, коэффициенты использования и одновременности, поправки на утечки и запас, перевод расхода в производительность по ISO 1217 и роль давления. Материал рассчитан на снабженцев и инженеров.

Как складывается расход сжатого воздуха1. ПотребителиИнструмент,станки, продувкаНоминальныйрасход, л/мин2. КоэффициентыИспользование(время работы)Одновременность(сколько сразу)3. Утечки + запасУтечки 10–20%сетиРезерв 20–30%на развитие4. КомпрессорПодача Q, м³/минпо ISO 1217при рабочемдавлении P, барФормула суммированияQ = ( Σ qi · Kисп · Kодн + утечки ) × (1 + запас)qi — расход потребителя; Kисп — использование; Kодн — одновременность

Кратко: главное

• Считают расход, а не мощность. Компрессор подбирают по производительности в м³/мин (или л/мин) при рабочем давлении, а киловатты — следствие, а не исходная величина.
• Сумма потребителей — не арифметическая. Номинальный расход умножают на коэффициент использования (доля времени под нагрузкой) и учитывают одновременность (сколько единиц работает разом).
• Утечки — это 10–20% сети. Даже исправная пневмосеть теряет часть воздуха; в изношенной цифра доходит до 30% и её закладывают в расчёт.
• Запас 20–30% обязателен. Резерв нужен на рост производства, пусковые пики и деградацию оборудования.
• Давление меняет всё. Производительность по ISO 1217 указывают при конкретном давлении; сравнивать можно только при одинаковом рабочем давлении.

Почему считают расход, а не мощность компрессора

Ключевой параметр при подборе компрессора — производительность (подача воздуха), а не электрическая мощность. Производство потребляет объём сжатого воздуха в единицу времени: л/мин или м³/мин при заданном давлении. Мощность в киловаттах — производная от подачи, давления и КПД машины, поэтому сравнивать компрессоры по кВт некорректно. Недобор производительности приводит к падению давления и остановкам инструмента, а избыток — к переплате и частым циклам загрузки-разгрузки. Поэтому подбор компрессора Magnus начинается с честной инвентаризации потребителей.

Шаг 1. Соберите список потребителей и их расход

Первый шаг — перечислить всё оборудование на сжатом воздухе и указать номинальный расход каждой единицы. В список попадают пневмоинструмент (гайковёрты, шлифмашины, краскопульты), станочная пневматика (цилиндры, зажимы, обдув), продувочные пистолеты, а также стационарные потребители — генераторы азота, установки пескоструйной обработки. Расход берут из паспортов; если данных нет, используют типовые справочные значения. Фиксируйте всё в одних единицах и при одном давлении (обычно л/мин при 6,3 бар; 1 м³/мин = 1000 л/мин). Таблица ниже помогает оценить порядок цифр, когда паспорт недоступен.

Шаг 2. Коэффициенты использования и одновременности

Реальный расход почти всегда меньше суммы паспортных значений: инструмент работает не непрерывно и не весь одновременно. Это учитывают два коэффициента. Коэффициент использования (загрузки) — доля времени, когда потребитель реально берёт воздух: у гайковёрта на сборке 0,1–0,2, у обдува на конвейере 0,5–0,8, у постоянного пневмоцилиндра близко к 1,0. Коэффициент одновременности показывает, какая доля потребителей работает в один момент: если в цехе двадцать гайковёртов, а разом работает восемь, коэффициент около 0,4. Перемножив расход и оба коэффициента по группам и сложив результаты, вы получаете средний расчётный расход производства — базу для подбора компрессора Magnus.

Шаг 3. Утечки, запас и пусковые пики

К расчётному расходу обязательно добавляют потери на утечки и резерв на развитие. Утечки в пневмосети неизбежны: соединения, шланги и арматура пропускают воздух даже в исправном состоянии. В хорошо обслуживаемой сети утечки около 10%, в средней — 15–20%, в изношенной — 30% и более. Поверх этого закладывают запас 20–30% на рост производства, новое оборудование, деградацию винтового блока и залповые пики. Итог: требуемая подача = (средний расход + утечки) × (1 + запас). Компрессор, подобранный впритык, обречён работать на пределе и быстрее изнашиваться.

ГРАФИК 1Расход воздуха по потребителямРасход, л/мин040080012001600200020060012002000ПродувочныйпистолетГайковёртКраскопультПескоструйОРИЕНТИРЗначения типовые, при ~6,3 бар; зависят от модели и режима.

Шаг 4. Перевод расхода в производительность по ISO 1217

Производительность компрессора корректно сравнивать только по единому стандарту — ISO 1217. Он определяет производительность компрессора как объём воздуха, приведённый к условиям всасывания (FAD — free air delivery), при конкретном давлении. Расход потребителей вы тоже считаете «в свободном воздухе», и именно с FAD по ISO 1217 сопоставляют итоговую цифру. Производительность при 7 бар отличается от производительности той же машины при 10 бар, поэтому приведите суммарную потребность к тому давлению, при котором указана подача, и требуйте паспорт с производительностью по ISO 1217 при вашем рабочем давлении.

Компрессор подбирают по производительности при рабочем давлении, а не по мощности в киловаттах: суммарный расход потребителей с учётом коэффициентов использования, одновременности, утечек и запаса 20–30% — это и есть требуемая подача, которую сравнивают с FAD по ISO 1217.

Обобщённая методика подбора компрессорного оборудования

Как давление меняет весь расчёт

Рабочее давление — второй по важности параметр после расхода, и завышать его недопустимо. Каждый лишний бар увеличивает энергопотребление примерно на 6–8% и требует более производительной машины при том же объёме воздуха. Давление задают по самому «требовательному» потребителю плюс запас на потери в осушителе, фильтрах и трубопроводе (обычно 0,5–1 бар), а не «с потолка»: поднимать всю сеть до 10 бар ради одного станка — прямой перерасход. Разделение потребителей по давлению (отдельная линия для пескоструя) часто экономичнее. Подобрать машину удобно по каталогу — от компактных поршневых компрессоров Magnus для мастерских до винтовых компрессоров Magnus для непрерывного производства.

Потребитель	Расход, л/мин	Давление, бар	Коэф. использования
Продувочный пистолет	150–300	6,0–6,3	0,1–0,3
Пневмогайковёрт	400–900	6,3	0,1–0,2
Краскопульт HVLP	300–500	2,0–3,5	0,4–0,6
Пневмошлифмашина	600–1200	6,3	0,3–0,5
Пескоструйная установка	1500–4000+	7–8	0,6–0,9
Пневмоцилиндры станка	50–300	6,0	0,5–1,0

Типовой пример расчёта

Разберём расчёт на условной сборочной линии. Средний расход по группам с учётом коэффициентов использования и одновременности: десять гайковёртов 10 × 600 × 0,15 × 0,4 = 360 л/мин, пять пистолетов 5 × 200 × 0,2 × 0,4 = 80 л/мин, две шлифмашины 2 × 900 × 0,4 × 0,7 = 504 л/мин, окраска 1 × 400 × 0,5 = 200 л/мин. Сумма — 1144 л/мин. С утечками 15% — ≈ 1316 л/мин, с запасом 25% — ≈ 1645 л/мин, то есть около 1,65 м³/мин. Именно такую производительность (FAD по ISO 1217) при 7 бар и должен обеспечивать компрессор Magnus. Если бы мы сложили номиналы всех потребителей (9200 л/мин), то переплатили бы за машину впятеро — вот почему коэффициенты критичны.

Частые ошибки при расчёте расхода

Одни и те же просчёты повторяются из проекта в проект. Первый — складывать номиналы без коэффициентов: завышенная цифра и переплата. Второй — игнорировать пики: считать только средний расход и забыть про залповых потребителей (пескоструй, групповая продувка), из-за чего давление проседает под нагрузкой. Третий — не учитывать утечки: без поправки компрессора не хватает уже через год. Четвёртый — сравнивать производительность при разном давлении: «1,5 м³/мин при 7 бар» и при 10 бар — это разные машины. Пятый — подбор впритык: без резерва 20–30% компрессор быстро перегружается по мере роста производства.

Часто задаваемые вопросы

Как быстро посчитать, какой компрессор нужен производству?
Сложите номинальный расход потребителей, умножьте каждую группу на коэффициенты использования и одновременности, прибавьте 10–20% на утечки и запас 20–30% на развитие. Итог в м³/мин при рабочем давлении сравните с производительностью компрессора Magnus по ISO 1217 — она должна быть не меньше.

В чём разница между расходом и мощностью компрессора?
Расход (подача) — объём воздуха в единицу времени, л/мин или м³/мин; именно он определяет, справится ли машина. Мощность в киловаттах — производная от расхода, давления и КПД. Подбирают по расходу и давлению, а не по мощности.

Сколько закладывать на утечки в пневмосети?
Для новой сети — около 10%, для средней — 15–20%, изношенная теряет до 30% и более. При расчёте нового компрессора разумно закладывать 10–15% и параллельно бороться с утечками: они прямо увеличивают расход и счета за электроэнергию.

Что такое коэффициент одновременности?
Это доля потребителей, работающих в один момент. Если в цехе двадцать гайковёртов, а разом работает восемь, коэффициент около 0,4. Он не даёт завышать расход суммированием всех номиналов и позволяет подобрать компрессор по реальной нагрузке.

Почему нельзя сравнивать компрессоры только по производительности?
Производительность указывают при конкретном давлении по ISO 1217. Одна машина при 7 и при 10 бар выдаёт разный объём воздуха. Сравнивать подачу с потребностью нужно строго при одном рабочем давлении, иначе выбор будет ошибочным.

Как подобрать компрессор под свой расчёт

Алгоритм: составьте список потребителей с расходом и давлением, примените коэффициенты использования и одновременности, сложите средний расход, добавьте утечки (10–20%) и запас (20–30%), приведите итог к рабочему давлению и сравните с производительностью машины по ISO 1217. Отдельно проверьте залповых потребителей — под них может понадобиться больший ресивер. Так вы получите обоснованную цифру для покупки, а не «прикидку на глаз».

Сопоставить расчёт с характеристиками удобно по каталогу: посмотрите раздел компрессоров Magnus, а для стабильности давления учтите потери на системах подготовки воздуха Magnus — осушителях и фильтрах. Базовые определения приведены в статье «Компрессор» в Википедии.

{
«@context»: «https://schema.org»,
«@type»: «Article»,
«headline»: «Сколько сжатого воздуха нужно производству: как посчитать расход перед покупкой компрессора»,
«description»: «Методика расчёта суммарного расхода сжатого воздуха: список потребителей, коэффициенты использования и одновременности, утечки, запас 20–30% и перевод в производительность компрессора Magnus по ISO 1217.»,
«inLanguage»: «ru»,
«author»: { «@type»: «Organization», «name»: «Magnus» },
«publisher»: { «@type»: «Organization», «name»: «Magnus» },
«datePublished»: «2026-07-01»
}

{
«@context»: «https://schema.org»,
«@type»: «FAQPage»,
«mainEntity»: [
{
«@type»: «Question»,
«name»: «Как быстро посчитать, какой компрессор нужен производству?»,
«acceptedAnswer»: { «@type»: «Answer», «text»: «Сложите номинальный расход потребителей, умножьте каждую группу на коэффициенты использования и одновременности, прибавьте 10–20% на утечки и запас 20–30% на развитие. Итог в м³/мин при рабочем давлении сравните с производительностью компрессора Magnus по ISO 1217 — она должна быть не меньше.» }
},
{
«@type»: «Question»,
«name»: «В чём разница между расходом и мощностью компрессора?»,
«acceptedAnswer»: { «@type»: «Answer», «text»: «Расход (подача) — объём воздуха в единицу времени, л/мин или м³/мин; именно он определяет, справится ли машина. Мощность в киловаттах — производная от расхода, давления и КПД. Подбирают по расходу и давлению, а не по мощности.» }
},
{
«@type»: «Question»,
«name»: «Сколько закладывать на утечки в пневмосети?»,
«acceptedAnswer»: { «@type»: «Answer», «text»: «Для новой сети — около 10%, для средней — 15–20%, изношенная теряет до 30% и более. При расчёте нового компрессора разумно закладывать 10–15% и параллельно бороться с утечками: они прямо увеличивают расход и счета за электроэнергию.» }
},
{
«@type»: «Question»,
«name»: «Что такое коэффициент одновременности?»,
«acceptedAnswer»: { «@type»: «Answer», «text»: «Это доля потребителей, работающих в один момент. Если в цехе двадцать гайковёртов, а разом работает восемь, коэффициент около 0,4. Он не даёт завышать расход суммированием всех номиналов и позволяет подобрать компрессор по реальной нагрузке.» }
},
{
«@type»: «Question»,
«name»: «Почему нельзя сравнивать компрессоры только по производительности?»,
«acceptedAnswer»: { «@type»: «Answer», «text»: «Производительность указывают при конкретном давлении по ISO 1217. Одна машина при 7 и при 10 бар выдаёт разный объём воздуха. Сравнивать подачу с потребностью нужно строго при одном рабочем давлении, иначе выбор будет ошибочным.» }
}
]
}

Винтовой компрессор с частотно-регулируемым приводом (VSD) реально экономит электроэнергию — но только при переменном потреблении воздуха. При нагрузке, которая постоянно колеблется от 40 до 80% от номинала, экономия составляет 20–35% по сравнению с обычным винтовым компрессором на режиме нагрузка/холостой ход. Если же ваше производство потребляет сжатый воздух стабильно, почти без провалов, VSD-привод не окупит доплату за усложнённую электронику.

Ниже разберём, как работает частотный привод в компрессоре, почему традиционная схема нагрузка/холостой ход расточительна при переменном спросе, как рассчитать ожидаемую экономию и в каких случаях Magnus рекомендует выбирать VSD-модель, а в каких — классический привод с фиксированными оборотами.

Кратко: главное

• VSD меняет обороты двигателя под фактический спрос. Инвертор плавно регулирует скорость ротора: больше воздуха нужно — обороты выше, меньше — ниже. Холостой ход с полным энергопотреблением исключён.
• Экономия 20–35% при переменной нагрузке. Главный источник выгоды — устранение потерь холостого хода и точное следование кривой спроса вместо циклического переключения «нагрузка/разгрузка».
• При стабильной нагрузке VSD не окупается. Если компрессор работает на 95–100% производительности постоянно, классический привод с фиксированными оборотами проще, дешевле и не требует дополнительного обслуживания инвертора.
• Узкий диапазон давления и мягкий пуск — бонусы. VSD держит давление в сети точнее (±0,1–0,2 бар против ±0,5–1,0 бар у обычного), а плавный пуск исключает пиковые токи, снижая нагрузку на электросеть.
• Окупаемость — 1–3 года при правильном профиле нагрузки. Ключевой параметр — коэффициент загрузки и число часов работы в год; чем больше часов и чем переменнее спрос, тем быстрее окупается доплата за VSD.

Как работает VSD в винтовом компрессоре

Традиционный винтовой компрессор с фиксированными оборотами работает в двух состояниях: полная нагрузка (мотор крутится на 100%, компрессор нагнетает воздух) и холостой ход (мотор продолжает вращаться, но нагнетание прекращено, клапан загрузки закрыт). На холостом ходу установка потребляет 25–40% от номинальной мощности двигателя — то есть «сжигает» электроэнергию впустую, не производя полезного воздуха.

VSD (Variable Speed Drive, частотно-регулируемый привод) меняет эту логику принципиально. Инвертор непрерывно отслеживает давление в сети и корректирует частоту тока, питающего двигатель, а значит — его обороты. Спрос на воздух вырос: частота повысилась, обороты выросли, подача воздуха увеличилась. Спрос упал: обороты снизились, подача сократилась. Холостого хода нет — компрессор всегда работает именно на той производительности, которая нужна прямо сейчас.

Производительность VSD-компрессора измеряется по стандарту ISO 1217, который регламентирует методику испытаний и точку замера (всасывающий фланец). Это важно при сравнении моделей разных производителей: убедитесь, что цифры в паспорте указаны по ISO 1217, а не по другим методикам.

Когда VSD действительно экономит: профиль нагрузки

Главный вопрос перед выбором VSD-компрессора — каков профиль потребления воздуха на вашем производстве? Именно он определяет, будет ли экономия или нет.

Переменная нагрузка (40–80% в среднем, с провалами) — это классический случай для VSD. Смены, где часть оборудования работает непостоянно, производственные линии с циклической нагрузкой, цеха с сменным режимом — здесь компрессор с фиксированными оборотами большую часть времени молотит вхолостую, а VSD просто снижает обороты и ждёт. Экономия электроэнергии в таких условиях составляет 20–35%.

Стабильная нагрузка (85–100% постоянно) — здесь VSD теряет преимущество. Инвертор работает почти на максимуме, КПД передачи мощности чуть ниже, чем у прямого привода, и дополнительные потери в инверторе (1–3%) «съедают» выгоду. Классический компрессор с фиксированными оборотами окажется эффективнее и дешевле.

Очень лёгкая нагрузка (менее 30%) — отдельная ситуация. Большинство VSD-компрессоров имеют нижнюю границу регулирования оборотов (обычно 25–30% от номинала), ниже которой привод всё равно отключается. Если спрос почти нулевой большую часть времени — рассмотрите ресивер большего объёма или компрессор меньшей мощности.

Практический способ оценки: замерьте потребление воздуха на производстве логгером давления и расхода в течение 5–7 рабочих дней. По полученному профилю можно рассчитать потенциальную экономию с точностью ±10%.

Сравнение VSD и компрессора с фиксированными оборотами

Критерий	VSD-компрессор	Компрессор с фикс. оборотами
Потребление при переменной нагрузке	Пропорционально спросу, –20–35%	Полная мощность + холостой ход
Потребление при нагрузке ~100%	На 1–3% выше (потери в инверторе)	Оптимально
Диапазон давления в сети	Узкий, ±0,1–0,2 бар	Широкий, ±0,5–1,0 бар
Пусковые токи	Нет (мягкий пуск)	Есть (6–8× номинального тока)
Число пуск/стоп циклов	Минимальное	Высокое при частичной нагрузке
Стоимость оборудования	На 20–40% выше	Ниже
Сложность обслуживания	Выше (инвертор, доп. охлаждение)	Ниже
Чувствительность к условиям	Электроника чувствительна к перегреву, вибрации	Менее чувствителен
Окупаемость доплаты	1–3 года при переменной нагрузке	—

Частотно-регулируемый привод снижает потребление электроэнергии винтового компрессора пропорционально кубу снижения оборотов: уменьшение скорости на 20% теоретически даёт снижение мощности до 49%.

Принцип законов подобия для турбомашин (применительно к компрессорам с учётом КПД привода)

Плюсы и минусы VSD-компрессора: подробно

Точное поддержание давления — VSD-компрессор удерживает давление в сети в очень узком диапазоне. Это выгодно для оборудования, чувствительного к перепадам: пневмоинструмент служит дольше, качество окраски выше, автоматика не сбоит из-за скачков давления.

Мягкий пуск и снижение нагрузки на электросеть — при запуске инвертор плавно разгоняет двигатель, пусковой ток не превышает номинальный в 1,5–2 раза вместо стандартных 6–8 крат для прямого пуска. Это позволяет использовать менее мощный ввод и снижает нагрузку на трансформаторную подстанцию.

Меньше циклов запуска/останова — меньше механического износа подшипников, уплотнений и электрических контактов пускателей. Ресурс между плановыми техническими обслуживаниями у VSD-моделей, как правило, выше.

Более высокая цена — инвертор, дополнительное охлаждение блока управления, специальный двигатель с расширенным диапазоном оборотов. Доплата составляет 20–40% к стоимости аналогичного компрессора с фиксированными оборотами.

Сложность обслуживания — инвертор требует чистоты и соблюдения температурного режима. В запылённых или влажных помещениях нужна дополнительная защита шкафа управления. Замена силовых компонентов инвертора дороже, чем обслуживание обычного пускателя.

Чувствительность электроники — скачки питающего напряжения, высокие гармоники в сети, высокая температура окружающей среды сокращают ресурс инвертора. В сложных условиях требуется дополнительная защита по питанию.

Как рассчитать окупаемость VSD-компрессора

Формула простая: срок окупаемости = доплата за VSD / годовая экономия на электричестве.

Пример расчёта: компрессор 37 кВт, среднегодовая загрузка 55%, 4000 ч/год работы. Потребление с фиксированными оборотами: ~25,4 кВт в среднем — 101 600 кВт·ч/год. Потребление с VSD (экономия 25%): ~76 200 кВт·ч/год. Разница: 25 400 кВт·ч/год. При тарифе 6 руб./кВт·ч годовая экономия ≈ 152 400 руб. Доплата за VSD: ~180 000–250 000 руб. Срок окупаемости: 1,2–1,6 года. При большем компрессоре (75–110 кВт) и высоком тарифе — ещё быстрее.

Стабильная нагрузка: когда лучше классический компрессор Magnus

Если анализ профиля нагрузки показывает, что компрессор работает в диапазоне 90–100% производительности большую часть времени — например, на непрерывном производстве с круглосуточной сменой — простой компрессор Magnus с фиксированными оборотами будет предпочтительнее. Причины: меньшая стоимость, более простое обслуживание, отсутствие рисков отказа инвертора, чуть более высокий КПД на полной нагрузке.

Правило выбора: если средний коэффициент загрузки по времени превышает 85–90% — берите компрессор с фиксированными оборотами. Если загрузка 40–80% и есть частые провалы спроса — VSD окупается. В промежутке 80–90% нужен расчёт по конкретным тарифам и профилю. Дополнительно можно сверяться с общей теорией работы винтовых компрессоров.

Часто задаваемые вопросы

Какую экономию электроэнергии даёт VSD-компрессор?
При переменной нагрузке (средняя 40–70% от номинала) — 20–35% по сравнению с обычным винтовым компрессором, работающим в режиме нагрузка/холостой ход. При нагрузке близкой к 100% экономии нет, а потери в инверторе дают небольшой минус к КПД.

Как долго окупается доплата за VSD?
При средней загрузке 50–60%, 3500–4500 часах работы в год и тарифе 5–7 руб./кВт·ч — 1–3 года. Чем больше мощность компрессора и выше тариф на электроэнергию, тем быстрее окупаемость.

Можно ли поставить частотный привод на уже существующий компрессор?
Теоретически — да, но практически это сложно и нецелесообразно. Стандартный асинхронный двигатель компрессора не рассчитан на широкий диапазон оборотов: на низких оборотах ухудшается охлаждение, растёт износ подшипников. VSD-компрессор изначально проектируется как единая система с двигателем, привязанным к конкретному диапазону оборотов.

Чем VSD-компрессор отличается от инверторного?
Это одно и то же: VSD (Variable Speed Drive), инвертор, частотно-регулируемый привод — разные названия одного принципа работы. Инвертор — электронный блок, реализующий VSD-управление.

Как VSD влияет на ресурс компрессора?
Положительно: меньше пусков/остановов снижает механический износ. Оговорка — если инвертор перегревается или работает в условиях высокой запылённости без должной защиты, он сам становится уязвимым звеном.

Подобрать компрессор Magnus

Если вы определились, что вам нужен VSD-компрессор, или хотите сравнить модели с фиксированными и переменными оборотами — начните с раздела винтовые компрессоры Magnus: там собраны все модели с техническими характеристиками. Если нужна конкретная модель с частотным приводом, смотрите компрессор Magnus AА1-75 с частотным приводом — типичный пример VSD-исполнения с мягким пуском и узким диапазоном давления. Полный каталог компрессоров Magnus доступен онлайн с фильтрами по мощности и давлению. Если сомневаетесь в выборе — опишите профиль нагрузки, мы поможем с расчётом.

{
«@context»: «https://schema.org»,
«@type»: «Article»,
«headline»: «Винтовой компрессор с частотником VSD: когда он реально экономит электроэнергию»,
«description»: «Компрессор с частотником VSD экономит 20–35% электроэнергии при переменной нагрузке. Разбираем условия выгоды, окупаемость и сравнение с обычным винтовым.»,
«inLanguage»: «ru»,
«author»: {
«@type»: «Organization»,
«name»: «Magnus»
},
«publisher»: {
«@type»: «Organization»,
«name»: «Magnus»
},
«datePublished»: «2026-06-26»
}

{
«@context»: «https://schema.org»,
«@type»: «FAQPage»,
«mainEntity»: [
{
«@type»: «Question»,
«name»: «Какую экономию электроэнергии даёт VSD-компрессор?»,
«acceptedAnswer»: {
«@type»: «Answer»,
«text»: «При переменной нагрузке (средняя 40–70% от номинала) — 20–35% по сравнению с обычным винтовым компрессором, работающим в режиме нагрузка/холостой ход. При нагрузке близкой к 100% экономии нет, а потери в инверторе дают небольшой минус к КПД.»
}
},
{
«@type»: «Question»,
«name»: «Как долго окупается доплата за VSD?»,
«acceptedAnswer»: {
«@type»: «Answer»,
«text»: «При средней загрузке 50–60%, 3500–4500 часах работы в год и тарифе 5–7 руб./кВт·ч — 1–3 года. Чем больше мощность компрессора и выше тариф на электроэнергию, тем быстрее окупаемость.»
}
},
{
«@type»: «Question»,
«name»: «Можно ли поставить частотный привод на уже существующий компрессор?»,
«acceptedAnswer»: {
«@type»: «Answer»,
«text»: «Теоретически — да, но практически это сложно и нецелесообразно. Стандартный асинхронный двигатель компрессора не рассчитан на широкий диапазон оборотов: на низких оборотах ухудшается охлаждение, растёт износ подшипников. VSD-компрессор изначально проектируется как единая система с двигателем, привязанным к конкретному диапазону оборотов.»
}
},
{
«@type»: «Question»,
«name»: «Чем VSD-компрессор отличается от инверторного?»,
«acceptedAnswer»: {
«@type»: «Answer»,
«text»: «Это одно и то же: VSD (Variable Speed Drive), инвертор, частотно-регулируемый привод — разные названия одного принципа работы. Инвертор — электронный блок, реализующий VSD-управление.»
}
},
{
«@type»: «Question»,
«name»: «Как VSD влияет на ресурс компрессора?»,
«acceptedAnswer»: {
«@type»: «Answer»,
«text»: «Положительно: меньше пусков/остановов снижает механический износ. Оговорка — если инвертор перегревается или работает в условиях высокой запылённости без должной защиты, он сам становится уязвимым звеном.»
}
}
]
}
