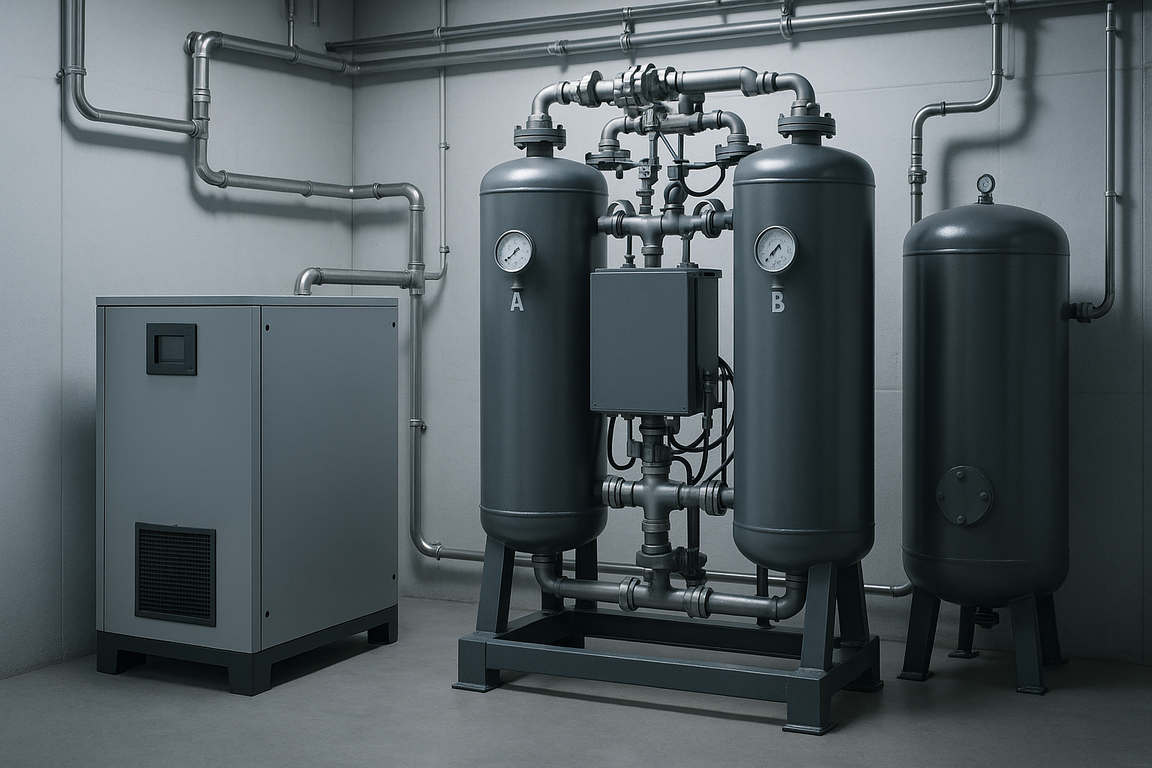

Рефрижераторный или адсорбционный осушитель сжатого воздуха выбирают по требуемой точке росы, а не по цене оборудования: рефрижераторный держит точку росы под давлением около +3 °C и закрывает большинство цеховых задач, адсорбционный уходит на -40 °C и ниже и нужен там, где сеть выходит на мороз, работает покраска, фармацевтика или электроника. Итоговое решение опирается на класс по ISO 8573-1, который требует конкретный потребитель, и на то, где физически проложены магистрали.
Ниже разбираем принцип работы каждого типа осушителя, как читать точку росы под давлением, сколько сжатого воздуха адсорбционный осушитель отбирает на регенерацию, когда он обязателен и как считать стоимость владения на годы вперёд.
Кратко: главное
- Рефрижераторный осушитель охлаждает воздух хладагентом до +2…+3 °C. Точка росы под давлением получается около +3 °C — класс 4 по ISO 8573-1, дальше физически не уйти: вода в теплообменнике замёрзнет.
- Адсорбционный осушитель гонит воздух через силикагель или молекулярные сита и даёт точку росы -40, -70 °C и ниже — классы 1-3 по ISO 8573-1.
- Регенерация адсорбента стоит сжатого воздуха: холодная продувка (heatless) съедает 12-18% производительности компрессора, нагреваемая (heated) — 3-7%.
- Адсорбционный осушитель обязателен для наружных сетей и мороза, покраски, фармацевтики, электроники и части пищевых производств.
- Комбинированная схема часто дешевле, чем осушать весь цех до -40 °C: рефрижераторный на всю сеть плюс адсорбционный локально на требовательном участке.
Как работает рефрижераторный осушитель
Рефрижераторный осушитель охлаждает воздух холодильным контуром, а не сушит его в буквальном смысле. Компрессор хладагента гонит фреон по замкнутому контуру, воздух в теплообменнике охлаждается до +2…+3 °C, влага конденсируется и сливается через конденсатоотводчик. Дальше воздух проходит через регенеративный теплообменник, где отдаёт холод входящему потоку и подогревается на 5-8 °C, чтобы на выходе не запотевали трубы и арматура.
Ниже +2 °C рефрижераторный осушитель не уходит принципиально: при околонулевой температуре конденсат в теплообменнике превращается в лёд, забивает канал и останавливает работу узла. Поэтому точка росы под давлением у любого исправного рефрижераторного осушителя держится в диапазоне +3…+10 °C, и это класс 4 по ISO 8573-1. Для цеха с отапливаемыми магистралями, пневмоинструмента, сборочных линий и большинства станков этого достаточно с запасом.
Адсорбционный осушитель для точки росы -40 и ниже
Адсорбционный осушитель убирает влагу не охлаждением, а поглощением. Воздух проходит через колонну с силикагелем, активированным оксидом алюминия или молекулярными ситами — материал поглощает молекулы воды на своей пористой поверхности. Пока одна колонна работает, вторая регенерируется: часть уже осушённого воздуха или подогретый воздух продувает адсорбент, десорбирует влагу и уносит её наружу. Затем колонны меняются местами автоматически по таймеру или по сигналу датчика точки росы.
Такая схема даёт точку росы под давлением -40 °C, а на более глубоких засыпках и режимах — -70 °C и ниже, что соответствует классам 2 и 1 по ISO 8573-1. Перед адсорбером обязателен фильтр тонкой очистки: масляный аэрозоль необратимо забивает поры адсорбента, и узел, рассчитанный на 3-5 лет службы, выходит из строя за один сезон.
Что означает вторая цифра класса ISO 8573-1
Класс чистоты сжатого воздуха по ISO 8573-1 записывают тремя цифрами через двоеточие, и вторая отвечает за влагу. Класс 4 — точка росы под давлением не выше +3 °C, класс 3 — не выше -20 °C, класс 2 — не выше -40 °C, класс 1 — не выше -70 °C. Рефрижераторный осушитель физически способен дать только класс 4. Классы 3, 2 и 1 получают исключительно адсорбционной осушкой.
Точку росы под давлением (PDP) часто путают с атмосферной — это разные числа для одного и того же воздуха. Например, -40 °C при рабочем давлении 7 бар соответствуют примерно -60 °C в пересчёте на атмосферное давление. Паспорта осушителей указывают именно PDP; сравнение с атмосферными таблицами влажности приводит к ошибочному выбору оборудования.
Энергозатраты и потери воздуха на регенерацию
Адсорбционная осушка обходится дороже рефрижераторной не столько по цене оборудования, сколько по расходу сжатого воздуха на регенерацию. Схема холодной регенерации (heatless) продувает адсорбент частью уже осушённого воздуха под рабочим давлением: типовые потери — 12-18% производительности компрессора. На машине 5 м3/мин это 0,6-0,9 м3/мин, которые вы оплачиваете круглосуточно, даже если требовательного потребителя с классом 1-2 в сети немного.
Осушители с нагреваемой регенерацией (heated) греют продувочный воздух или сам адсорбент нагревателем и снижают потери до 3-7%, а модели с продувкой атмосферным воздухом через нагнетающий вентилятор почти не берут сжатый воздух вообще — за счёт более сложной конструкции и более высокой цены. Рефрижераторный осушитель в этом смысле почти не создаёт нагрузки на сеть: он тратит электричество на холодильный компрессор, но не отбирает сжатый воздух из системы.
Когда адсорбционный осушитель обязателен
Часть задач не оставляет выбора между типами осушителя. Магистрали, проложенные по улице, неотапливаемому цеху или холодному складу, при точке росы +3 °C дают конденсат и лёд в трубах при первом же морозе ниже нуля — нужен класс 3 или ниже, то есть адсорбционная осушка. Покрасочные линии чувствительны к влаге и маслу: капля воды в краскопульте превращается в кратер на покрытии, поэтому стандарт для покраски — 2:4:2 или строже с точкой росы -20…-40 °C.
Фармацевтика и электроника требуют классов 1-2 по регламентам, а не только из экономических соображений: влажный воздух в чистом помещении или на линии пайки портит продукт и срывает контроль качества. Часть пищевых производств, где сжатый воздух контактирует с продуктом напрямую — розлив, фасовка сыпучих, — также закладывает адсорбционную осушку в паспорт линии, а не оставляет выбор на усмотрение снабженца.
Стоимость владения и комбинированные схемы
Сравнение по цене покупки вводит в заблуждение: адсорбционный осушитель обходится дороже и на старте, и весь срок службы. В затраты входят потери на регенерацию, замена засыпки раз в 3-5 лет, более частое обслуживание клапанов переключения колонн и обязательный фильтр тонкой очистки перед адсорбером, который сам добавляет 0,1-0,3 бар перепада давления. Рефрижераторный осушитель обходится в разы дешевле в эксплуатации там, где хватает класса 4.
Комбинированная схема часто выгоднее, чем тянуть глубокую осушку на весь цех. Рефрижераторный осушитель ставят как первую ступень на всю сеть — он снимает основную влагу и разгружает адсорбер, — а адсорбционный осушитель меньшего типоразмера включают локально, только на ответвлении к покрасочной камере, лазерному станку или линии розлива. Это снижает и капитальные затраты, и потери воздуха на регенерацию, потому что через адсорбер проходит не весь расход компрессорной, а доля процентов от него.
| Параметр | Рефрижераторный | Адсорбционный |
|---|---|---|
| Точка росы под давлением | +3…+10 °C (класс 4) | -40…-70 °C и ниже (классы 1-3) |
| Энергозатраты | Электричество на холодильный контур | Плюс потери воздуха на регенерацию 3-18% |
| Потери сжатого воздуха | Практически нет | 3-18% производительности, зависит от схемы |
| Обслуживание | Фильтр, конденсатоотводчик, чистка теплообменника | Плюс замена засыпки раз в 3-5 лет, клапаны колонн |
| Типовое применение | Цех, пневмоинструмент, сборка | Улица и мороз, покраска, фарма, электроника, пищёвка |
Осушитель выбирают не «с запасом на всё», а под точку росы конкретного потребителя: рефрижераторный закрывает большинство цеховых задач почти бесплатно по эксплуатации, а адсорбционный включают там, где точка росы +3 °C физически не проходит — на морозе, в покраске, фарма и электронике.
Общий принцип подбора систем подготовки сжатого воздуха
Фильтрация и сепаратор перед осушителем
Осушитель любого типа работает правильно только после нормальной механической подготовки воздуха. Сразу после компрессора ставят циклонный сепаратор или каплеотделитель — он снимает основную массу капельной влаги и грубого конденсата ещё до осушителя, разгружая его холодильный контур или адсорбент. Фильтр грубой очистки ловит окалину и крупные частицы и защищает теплообменник рефрижераторного осушителя от засорения.
Перед адсорбционным осушителем фильтр тонкой очистки обязателен без исключений: масляный аэрозоль, попавший на адсорбент, необратимо закупоривает поры, и ресурс засыпки падает с проектных 3-5 лет до одного сезона. После осушителя любого типа ставят финишный фильтр, а для классов 1-2 по маслу — ещё и угольный адсорбер, чтобы добрать частицы и пары масла до требуемого класса. Экономия на одном фильтре в этой цепочке обычно съедает ресурс более дорогого узла — самого осушителя.
Часто задаваемые вопросы
Какую точку росы даёт рефрижераторный осушитель?
Рефрижераторный осушитель охлаждает воздух хладагентом до +2…+3 °C и физически не может уйти ниже — вода в теплообменнике замёрзнет. Точка росы под давлением получается +3…+10 °C, это класс 4 по ISO 8573-1, и для большинства цеховых задач его достаточно.
Когда без адсорбционного осушителя не обойтись?
Там, где точка росы +3 °C физически не проходит: наружные сети и мороз, покраска, фармацевтика, электроника, часть пищевых производств. Эти задачи требуют классов 3, 2 или 1 по ISO 8573-1, а такую точку росы даёт только адсорбционная осушка.
Сколько сжатого воздуха теряется на регенерацию адсорбента?
Схема холодной регенерации (heatless) отбирает 12-18% производительности компрессора. Осушители с нагреваемой регенерацией снижают потери до 3-7%, а модели с продувкой атмосферным воздухом через вентилятор почти не берут сжатый воздух, но стоят дороже.
Можно ли поставить один адсорбционный осушитель на весь цех вместо комбинированной схемы?
Можно, но обычно невыгодно: через адсорбер пойдёт весь расход компрессорной, а потери на регенерацию будут оплачиваться постоянно. Дешевле поставить рефрижераторный осушитель как первую ступень на всю сеть и локальный адсорбционный — только на требовательном участке.
Как не ошибиться с выбором осушителя при подборе оборудования?
Отталкивайтесь от требуемого класса по ISO 8573-1 для самого требовательного потребителя на линии, а не от цены осушителя. Если нужен класс 4 и магистрали идут в тепле — хватит рефрижераторного. Если требуется класс 1-3, магистрали выходят на мороз или на линии покраска, фарма, электроника — нужен адсорбционный.
Как выбрать осушитель под свою задачу
Определите требуемую точку росы под давлением для самого требовательного потребителя на линии — она обычно указана в паспорте станка в формате класса ISO 8573-1. Проверьте, где физически проложены магистрали: любой выход на улицу или неотапливаемый участок автоматически поднимает требование минимум до класса 3. Оцените, есть ли на линии покраска, фармацевтика, электроника или прямой контакт воздуха с пищевым продуктом — для них адсорбционная осушка обязательна вне зависимости от расчётов. Если требовательный потребитель один, а остальная сеть довольствуется классом 4, посчитайте комбинированную схему: рефрижераторный осушитель на всю сеть плюс адсорбционный локально.
